Las resistencias de inserción (las de patillas) no llevan el valor impreso en números: lo llevan codificado en bandas de colores. Con esta calculadora eliges los colores que ves y te dice el valor, la tolerancia y el rango real en el que estará la resistencia.
Calculadora
- Valor
- —
- Tolerancia
- —
- Rango real
- —

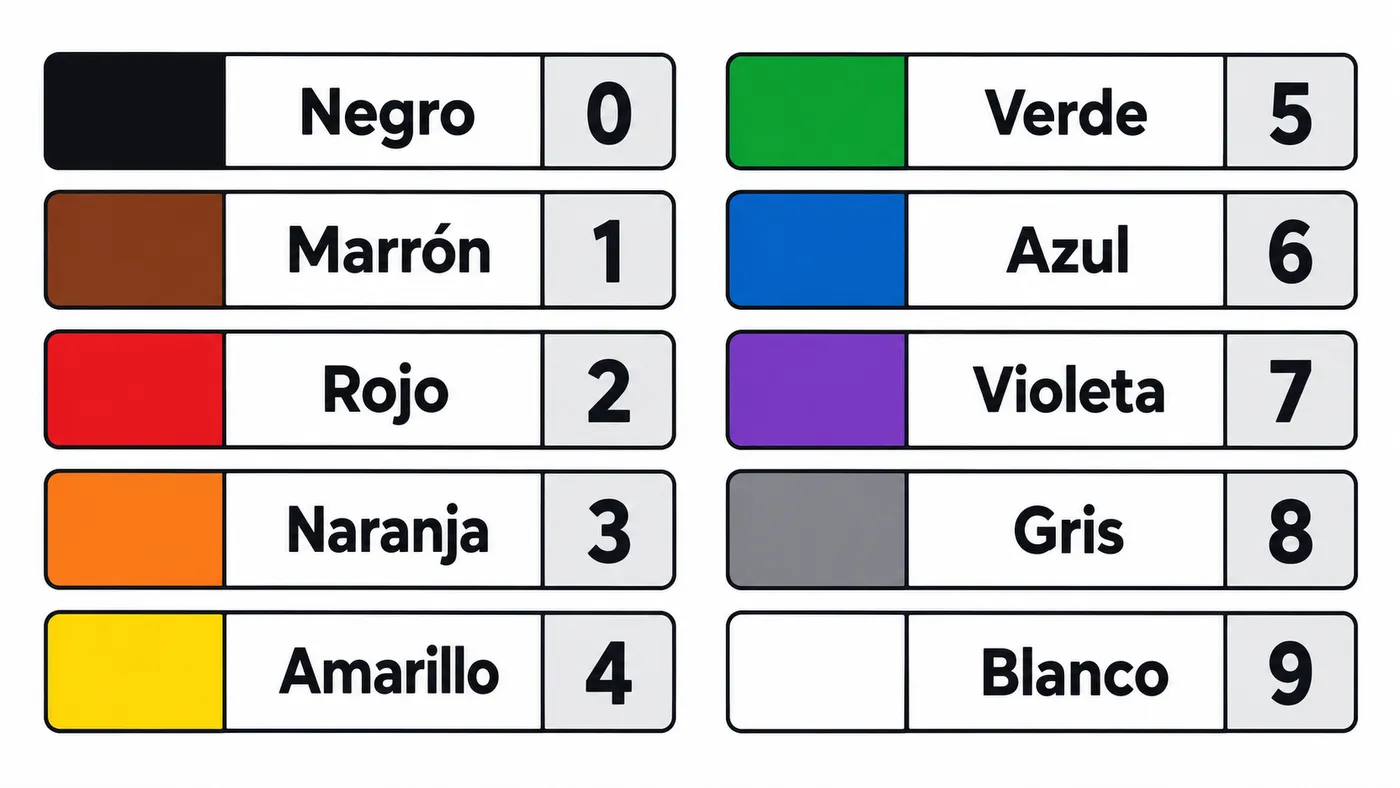

Tabla de colores
| Color | Cifra | Multiplicador | Tolerancia | Coef. temperatura |
|---|---|---|---|---|
| Negro | 0 | ×1 | — | 250 ppm/K |
| Marrón | 1 | ×10 | ±1 % | 100 ppm/K |
| Rojo | 2 | ×100 | ±2 % | 50 ppm/K |
| Naranja | 3 | ×1 k | ±0,05 % | 15 ppm/K |
| Amarillo | 4 | ×10 k | ±0,02 % | 25 ppm/K |
| Verde | 5 | ×100 k | ±0,5 % | 20 ppm/K |
| Azul | 6 | ×1 M | ±0,25 % | 10 ppm/K |
| Violeta | 7 | ×10 M | ±0,1 % | 5 ppm/K |
| Gris | 8 | ×100 M | ±0,01 % | 1 ppm/K |
| Blanco | 9 | ×1 G | — | — |
| Dorado | — | ×0,1 | ±5 % | — |
| Plateado | — | ×0,01 | ±10 % | — |
Un truco clásico para recordar el orden de las cifras es pensar en el arco iris entre el negro y el blanco: negro, marrón, rojo, naranja, amarillo, verde, azul, violeta, gris, blanco.
Cómo se lee

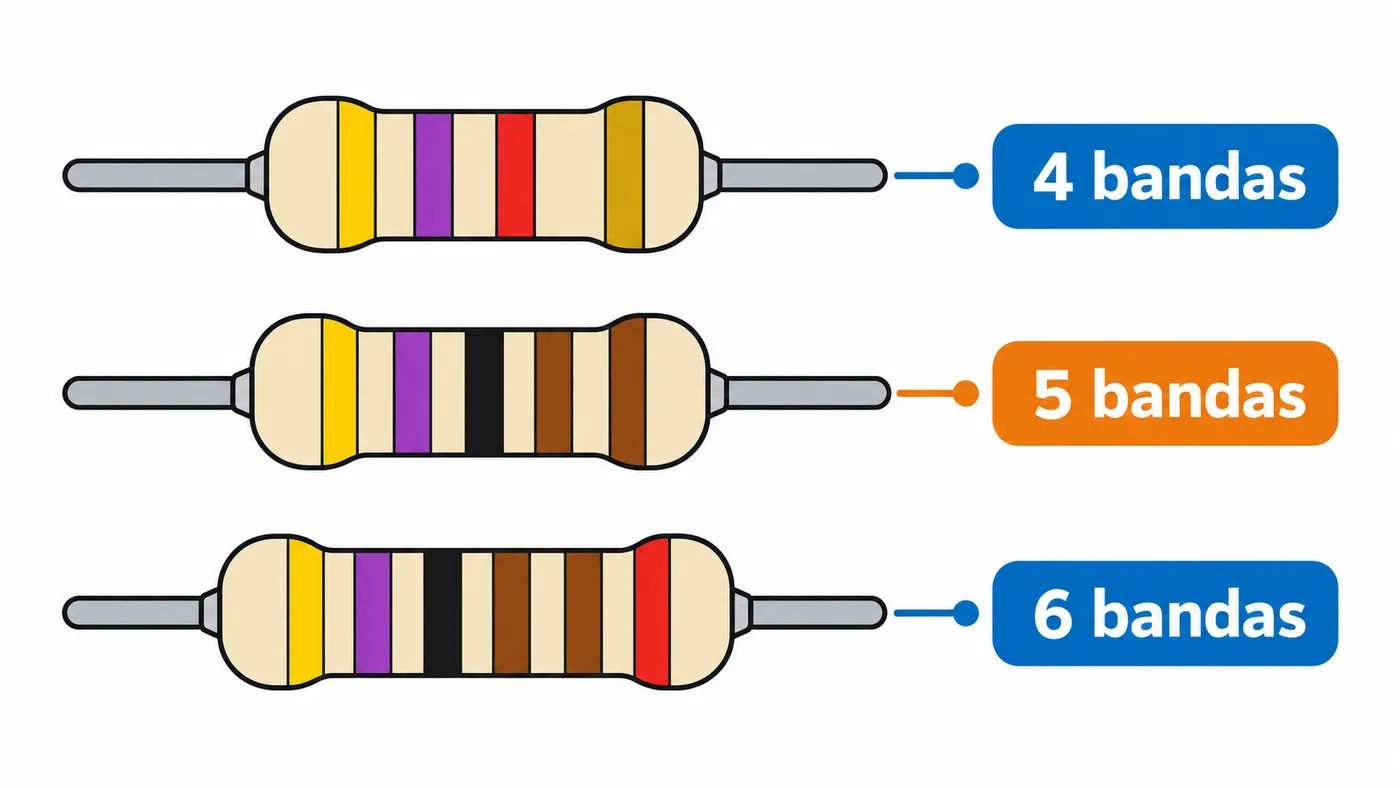

Resistencias de 4 bandas
Son las más comunes en los kits de electrónica y en las resistencias de carbón de 5 %:
- 1.ª banda: primera cifra.
- 2.ª banda: segunda cifra.
- 3.ª banda: multiplicador (cuántos ceros añadir).
- 4.ª banda: tolerancia, separada un poco de las demás.
Ejemplo: amarillo, violeta, rojo, dorado → 4, 7, ×100 → 4700 Ω = 4,7 kΩ ±5 %.
Resistencias de 5 bandas
Típicas de las de película metálica al 1 %, que son las que se usan hoy casi siempre. Tienen tres cifras en lugar de dos:
Ejemplo: amarillo, violeta, negro, marrón, marrón → 4, 7, 0, ×10 → 4700 Ω = 4,7 kΩ ±1 %.
Resistencias de 6 bandas
Igual que las de 5 bandas, más una sexta que indica el coeficiente de temperatura: cuánto varía la resistencia con el calor, en partes por millón por grado. Solo importa en circuitos de precisión.

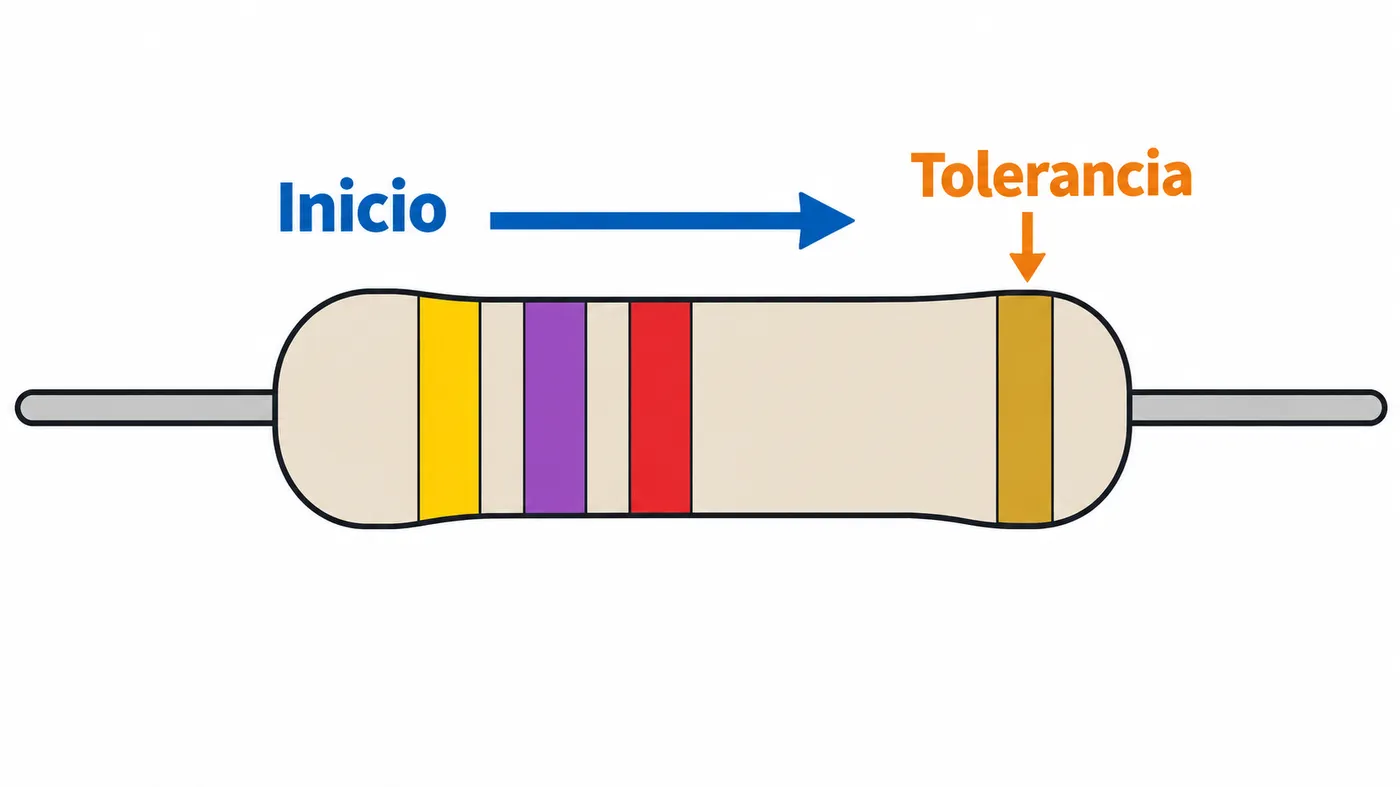

Por qué lado se empieza
Es la duda más habitual. Pistas para saber cuál es la primera banda:
- La banda de tolerancia (dorado, plateado o marrón en las de 1 %) suele estar separada del resto: va a la derecha.
- La primera banda suele estar más cerca del extremo del cuerpo.
- Dorado y plateado nunca son la primera banda.
- Si al leerla en un sentido sale un valor que no existe en las series normalizadas (E12, E24…) y en el otro sí, el bueno es el segundo.
Si sigue sin estar claro, sal de dudas con el multímetro en modo ohmios.
Valores normalizados (series E)
Las resistencias no se fabrican en cualquier valor, sino en series normalizadas. Las dos más habituales:
- E12 (±10 %): 1,0 · 1,2 · 1,5 · 1,8 · 2,2 · 2,7 · 3,3 · 3,9 · 4,7 · 5,6 · 6,8 · 8,2 (y sus múltiplos de 10).
- E24 (±5 %): añade 1,1 · 1,3 · 1,6 · 2,0 · 2,4 · 3,0 · 3,6 · 4,3 · 5,1 · 6,2 · 7,5 · 9,1.
Las de 1 % suelen ir en la serie E96, con muchos más valores intermedios.
Problemas habituales
- Colores que se confunden: marrón, rojo y naranja se parecen mucho con luz cálida, y lo mismo pasa con azul/violeta y gris/blanco. Mira la resistencia con luz blanca o de día.
- Resistencias quemadas o viejas: el calor oscurece la pintura y los colores cambian. Mídela antes de fiarte.
- Resistencias SMD: no llevan colores, sino un código numérico (por ejemplo
472= 47 × 10² = 4,7 kΩ) o el código EIA-96 en las de 1 %. - Medir en circuito: si mides una resistencia soldada, el resto del circuito puede alterar la lectura. Desuelda al menos una patilla.
