Los condensadores cerámicos y de película son tan pequeños que no les cabe «100 nF» escrito: en su lugar llevan un código de tres cifras, como 104 o 472. Con esta calculadora lo traduces al instante, y debajo te explicamos cómo leerlo a mano.
En resumen
- Las dos primeras cifras son el valor y la tercera, el número de ceros. El resultado está en picofaradios (pF).
- 104 = 10 + 0000 = 100 000 pF = 100 nF = 0,1 µF.
- La letra final indica la tolerancia (J = ±5 %, K = ±10 %, M = ±20 %).
Calculadora
- Capacidad
- —
- Equivalencias
- —
- Tolerancia · tensión
- —

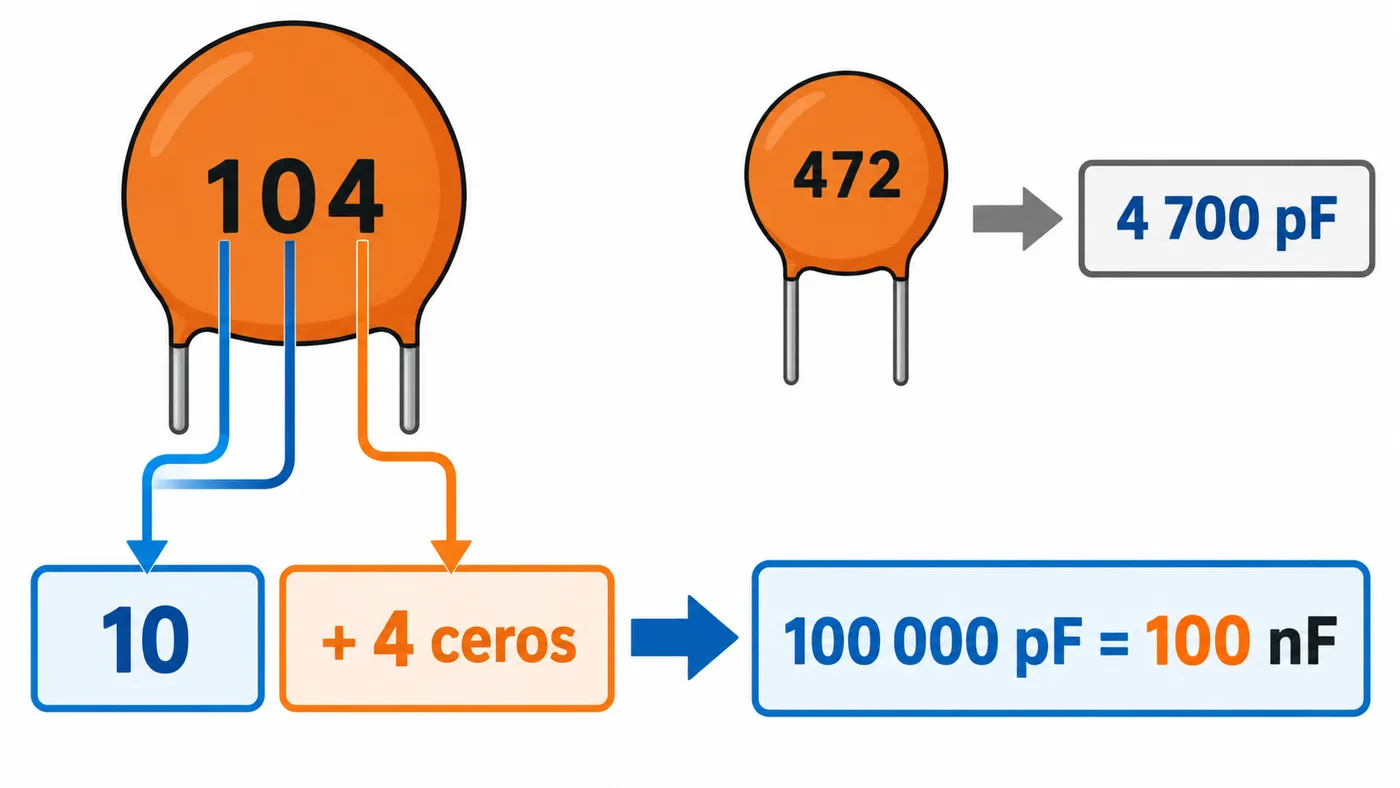

Cómo se lee el código
- Toma las dos primeras cifras: es el número base.
- La tercera cifra dice cuántos ceros añadir.
- El resultado está siempre en picofaradios.
Ejemplos:
104 → 10 + 0000 = 100 000 pF = 100 nF
472 → 47 + 00 = 4 700 pF = 4,7 nF
220 → 22 + (sin ceros) = 22 pF
Casos especiales:
- Si solo hay dos cifras (por ejemplo
47), el valor es directamente 47 pF. - Si la tercera cifra es 8 o 9, no son ceros: multiplican por 0,01 y 0,1 (se usan para valores muy pequeños, como
109= 1 pF).

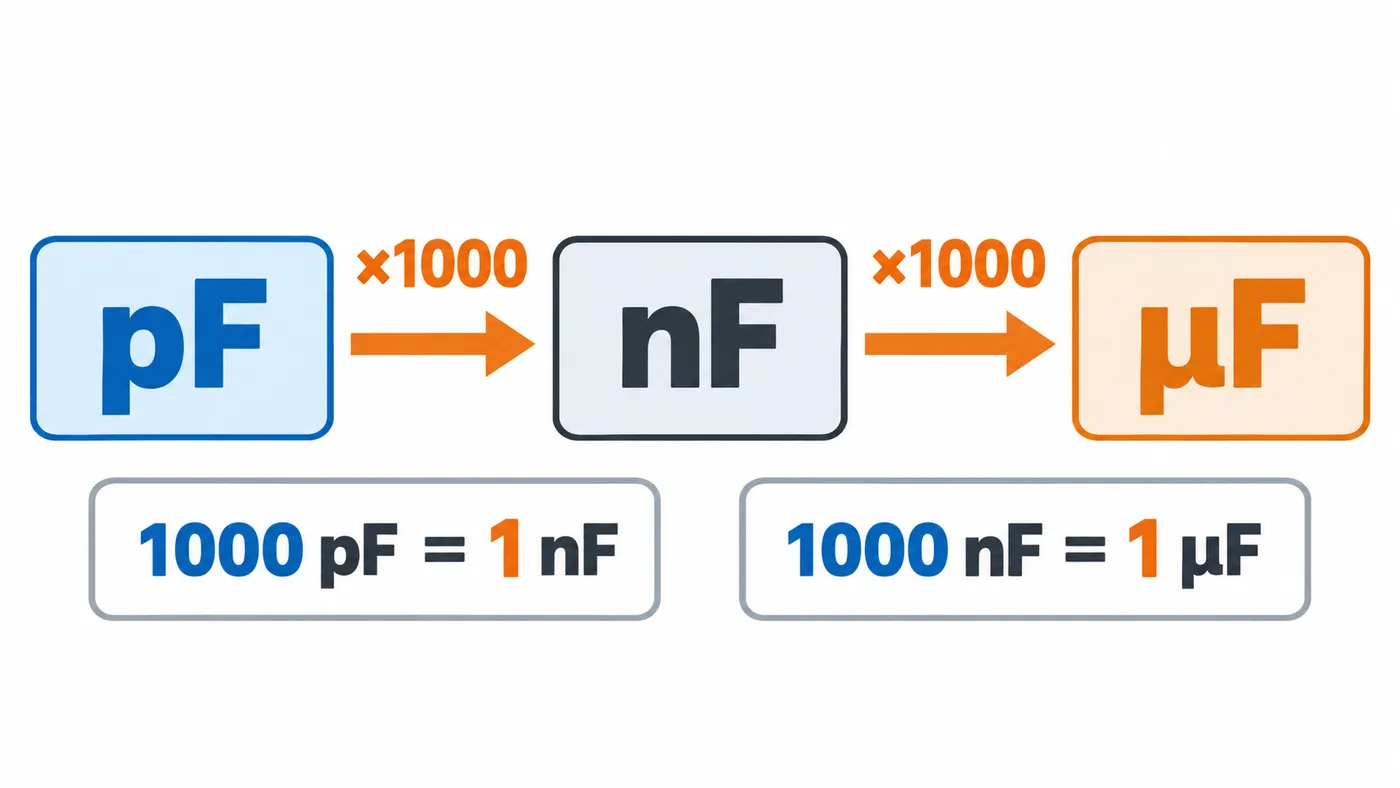

Unidades: pF, nF y µF
| Unidad | Equivale a |
|---|---|
| 1 µF (microfaradio) | 1000 nF = 1 000 000 pF |
| 1 nF (nanofaradio) | 1000 pF = 0,001 µF |
| 1 pF (picofaradio) | 0,001 nF |
En los esquemas antiguos verás a veces «mF» o «MFD» para referirse a microfaradios, y en los europeos el valor con la unidad en lugar de la coma: 4n7 = 4,7 nF, 2µ2 = 2,2 µF.
Tabla de los códigos más usados
| Código | Capacidad | Uso típico |
|---|---|---|
| 220 | 22 pF | Condensadores de carga de cristales de cuarzo |
| 101 | 100 pF | Filtros de alta frecuencia |
| 102 | 1 nF | Filtrado de señales |
| 103 | 10 nF | Antirrebote de pulsadores, filtros |
| 104 | 100 nF | Desacoplo junto a cada circuito integrado |
| 224 | 220 nF | Filtrado, acoplo de audio |
| 474 | 470 nF | Filtros de alimentación |
| 105 | 1 µF | Desacoplo de reguladores |
El 104 es, con diferencia, el más común: se coloca uno de 100 nF lo más cerca posible de los pines de alimentación de cada chip para filtrar ruido.
La letra de tolerancia
| Letra | Tolerancia |
|---|---|
| B | ±0,1 pF |
| C | ±0,25 pF |
| D | ±0,5 pF |
| F | ±1 % |
| G | ±2 % |
| J | ±5 % |
| K | ±10 % |
| M | ±20 % |
| Z | +80 % / −20 % |
El código de tensión
Algunos condensadores de película llevan delante un código de cifra y letra que indica la tensión máxima: por ejemplo, 2A = 100 V, 2E = 250 V, 2J = 630 V. En los cerámicos pequeños no suele venir impresa, y hay que mirar la hoja de datos o la bolsa del fabricante. Nunca uses un condensador por encima de su tensión nominal.

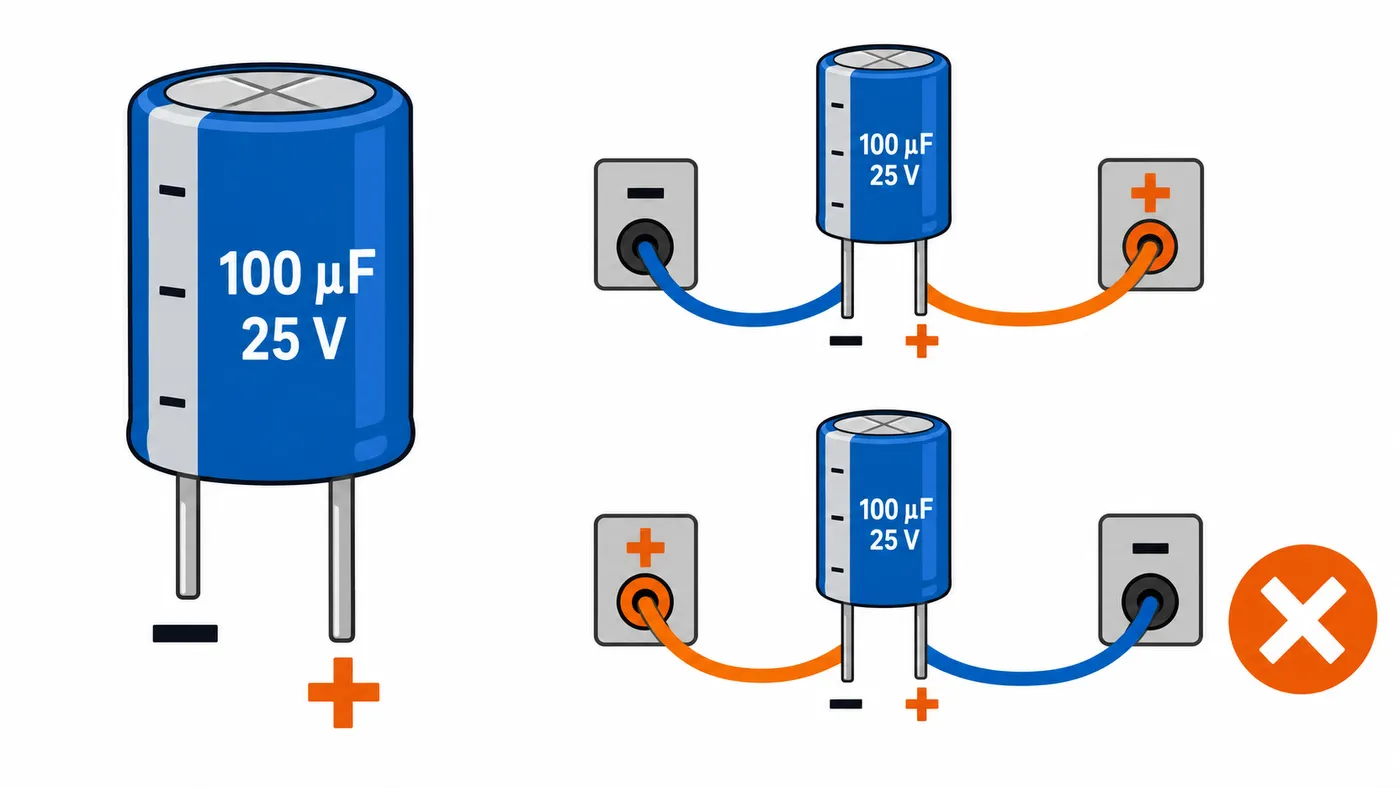

¿Y los electrolíticos?
Los electrolíticos son más grandes y llevan el valor escrito directamente (por ejemplo, 100 µF 25 V) y una franja que marca el negativo. Tienen polaridad: conectados al revés pueden hincharse o reventar.
Errores habituales
- Leer el 104 como 104 pF: la tercera cifra son ceros, no parte del número.
- Confundir la letra de tolerancia con una unidad: el «K» de 104K es ±10 %, no «kilo».
- Confundir 1 nF con 1 µF: hay un factor de mil entre ellos.
- Fiarse solo del código en condensadores de rescate: si tienes un capacímetro (muchos multímetros lo incluyen), mídelo.
