Un datasheet (hoja de datos) puede tener 30 páginas de tablas, gráficas y notas en letra pequeña, y casi siempre solo necesitas cinco datos. El problema es saber cuáles y dónde están. En esta guía aprenderás la estructura que siguen casi todas las hojas de datos, a distinguir los límites de destrucción de los valores de trabajo y a leer una tabla mín/típ/máx sin engañarte, con un ejemplo guiado del regulador 7805.
En resumen
- Los Absolute Maximum Ratings son el punto de rotura, no un valor de diseño: nunca trabajes en ellos.
- Diseña con las condiciones recomendadas y con el valor mín o máx que te perjudique, no con el típico.
- Comprueba siempre el patillaje en el dibujo del encapsulado concreto y del fabricante concreto.
Estructura típica de un datasheet
Aunque cada fabricante tiene su estilo, el orden casi siempre es el mismo:
| Sección | Qué contiene | Cuándo la miras |
|---|---|---|
| Portada / Features | Resumen comercial: tensión, corriente, encapsulados | Para descartar rápido |
| Pin configuration | Dibujo de patillas por encapsulado | Siempre, antes de soldar |
| Absolute Maximum Ratings | Límites que no se pueden superar | Para saber qué lo destruye |
| Recommended Operating Conditions | Rango en el que el fabricante garantiza el funcionamiento | Para diseñar |
| Electrical Characteristics | Tabla mín/típ/máx con sus condiciones de prueba | Para calcular |
| Typical Characteristics | Curvas y gráficas | Para casos fuera de la tabla |
| Application Information | Circuitos de ejemplo y consejos de montaje | Para no reinventar |
| Package Information | Dimensiones mecánicas y huella | Para diseñar la PCB |
Un truco: lee primero la portada, luego el patillaje y después salta directamente a la tabla de características eléctricas. El resto lo consultas cuando lo necesites.
Absolute Maximum Ratings frente a condiciones recomendadas
Es el error más habitual al empezar. La tabla de Absolute Maximum Ratings dice hasta dónde puedes llegar sin que el componente se rompa. No dice que funcione bien ahí. Casi todos los fabricantes añaden una nota parecida a esta: superar estos valores puede causar daños permanentes, y trabajar cerca de ellos durante mucho tiempo puede afectar a la fiabilidad.
Las condiciones recomendadas (o operating conditions) son otra cosa: es el rango en el que el fabricante garantiza que se cumplen los valores de la tabla eléctrica.

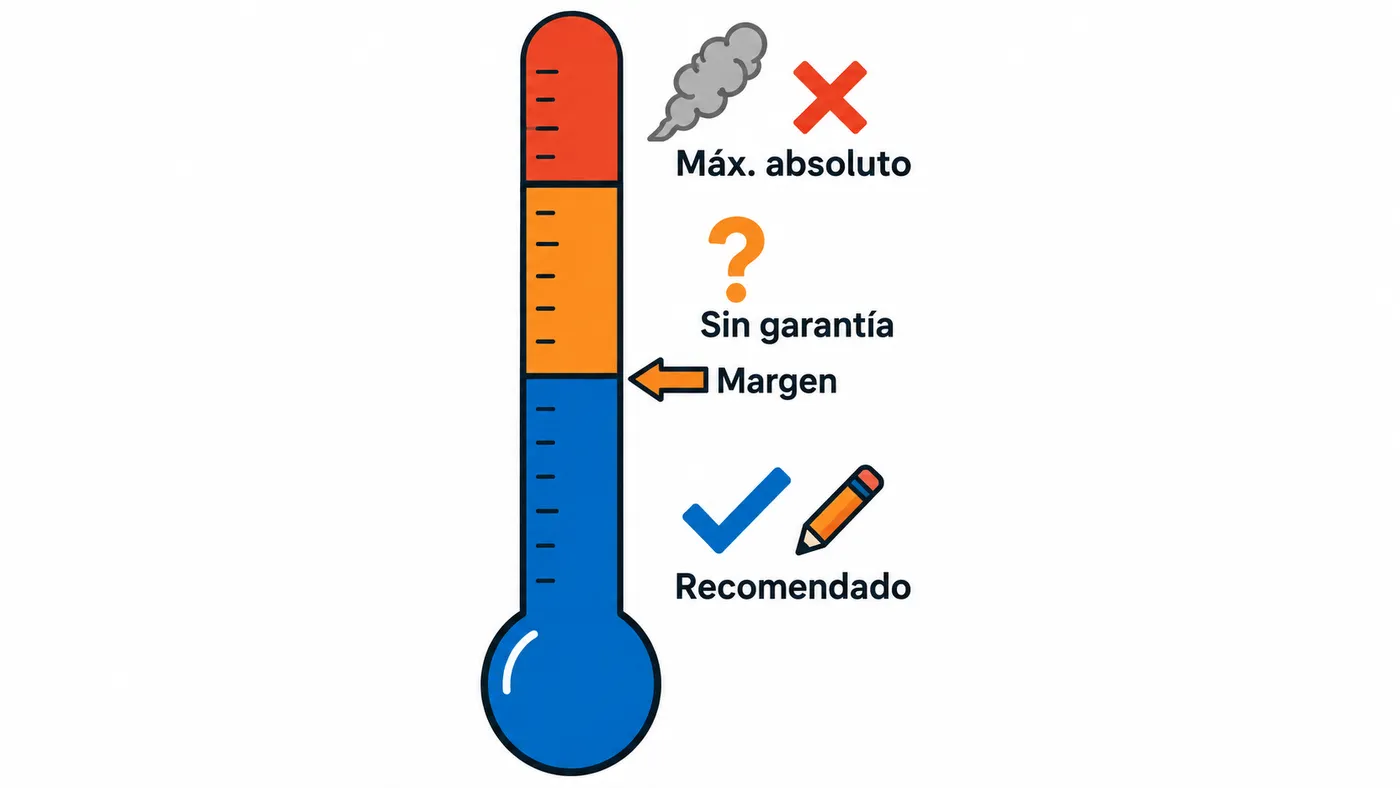

Piénsalo así:
- Recomendado: la zona en la que diseñas.
- Entre recomendado y absoluto: funciona, pero sin garantías.
- Por encima del absoluto: humo, tarde o temprano.
Por eso un regulador con 35 V de máximo absoluto no se diseña para trabajar a 34 V. Se deja margen, tanto por los picos de tensión al conectar como por la temperatura.
Características eléctricas: mín, típ y máx
La tabla eléctrica tiene siempre cuatro cosas: el parámetro, las condiciones de prueba, los valores mínimo/típico/máximo y la unidad.
Qué significa cada columna
- Mín y máx: valores garantizados. El fabricante asegura que todas las unidades caen dentro.
- Típ: lo que suele salir en una unidad normal a 25 °C. Es orientativo y no está garantizado.
- Condiciones: tensión de entrada, corriente, temperatura. Si tu circuito trabaja en condiciones distintas, el valor puede cambiar.
Con qué valor diseñar
Usa el peor caso, es decir, el valor que perjudica a tu diseño:
- Si necesitas que algo amplifique al menos X, usa la ganancia mínima.
- Si te preocupa cuánto consume, usa la corriente máxima.
- Si te preocupa la caída de tensión, usa la caída máxima, o la típica más un margen si el fabricante no da máximo.
Una casilla vacía no significa cero: significa que ese valor no está especificado.
Patillaje y encapsulados
El mismo chip puede venderse en varios encapsulados (TO-92, TO-220, SOT-23, SOIC, DPAK…) y cada uno puede tener un orden de patillas distinto. Además, el dibujo puede estar visto desde arriba o desde abajo, y eso se indica con un texto tipo top view o bottom view.
Tres comprobaciones antes de montar:
- Localiza el encapsulado exacto que tienes (lo indica el sufijo del código de pedido).
- Mira si el dibujo es vista superior o inferior.
- Busca la marca de la patilla 1 (punto, muesca o bisel).
Ojo con los componentes «universales»: el 2N2222 se fabrica en encapsulado metálico TO-18 y en plástico TO-92, y versiones de distintos fabricantes no siempre coinciden en el orden de patillas ni en la corriente máxima (verás 600 mA en unas hojas y 800 mA en otras). Usa la hoja del fabricante que aparece en tu componente.
Curvas y gráficas
Las gráficas de Typical Characteristics muestran cómo varía un parámetro con la temperatura, la corriente o la tensión. Dos avisos:
- Casi siempre son típicas, no garantizadas.
- Fíjate en las escalas: muchas son logarítmicas. Un pequeño desplazamiento en el eje puede ser un factor de 10.
Son muy útiles para cosas que la tabla no dice, como cuánto baja la corriente admisible al subir la temperatura (derating).
Notas de aplicación
Al final, o en documentos aparte llamados application notes, el fabricante explica cómo usar el componente: circuito típico, valores de condensadores, distancia en la PCB, disipación. Antes de diseñar algo con un chip nuevo, copia el circuito de aplicación y modifícalo después. Suele ahorrar horas de problemas.
Ejemplo guiado: el regulador 7805
Tomamos la hoja de datos de la serie L78 de STMicroelectronics, uno de los 7805 más comunes. Otros fabricantes dan cifras muy parecidas, pero no idénticas.

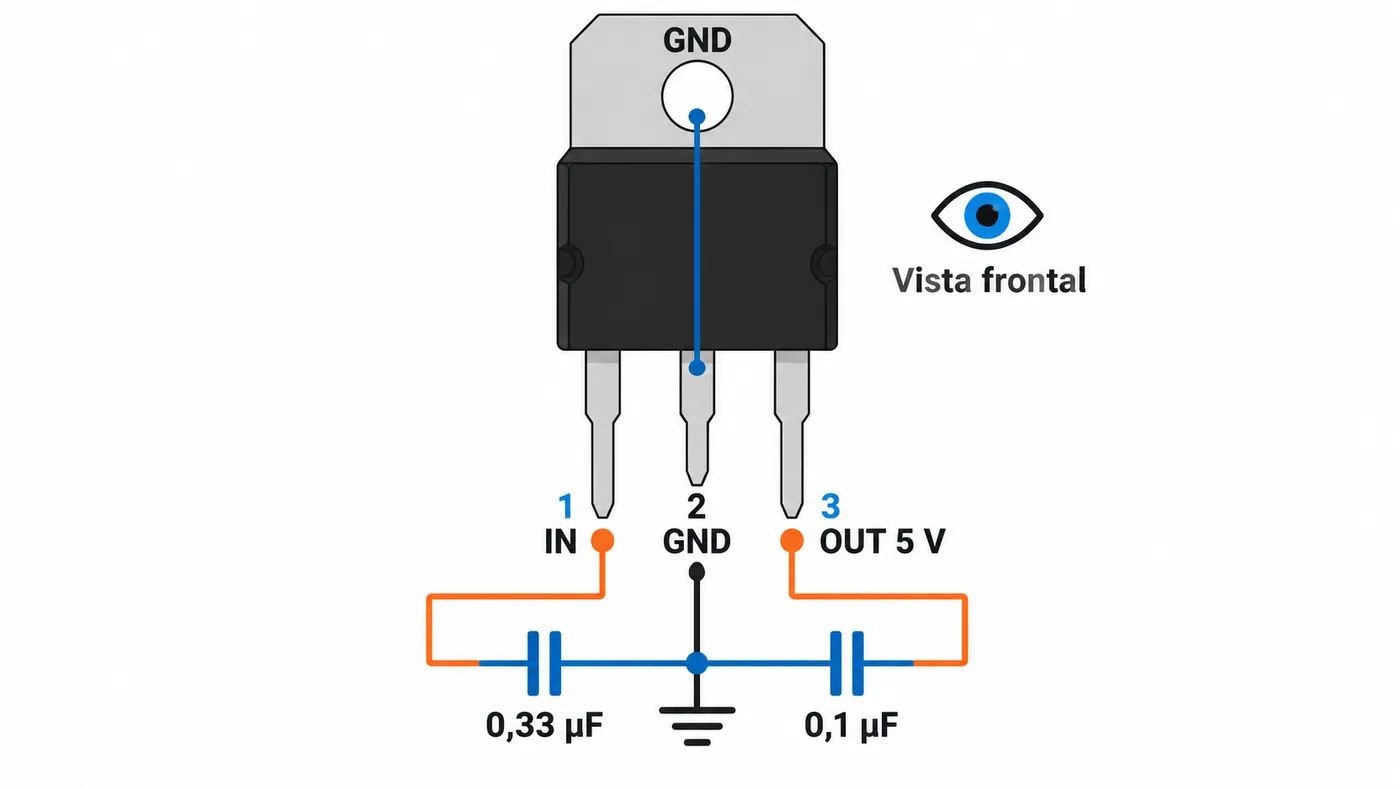

1. Patillaje
En encapsulado TO-220, mirando el componente de frente (texto hacia ti, patas hacia abajo):
1 = IN (entrada)
2 = GND (masa, conectada también a la pestaña metálica)
3 = OUT (salida 5 V)
La pestaña metálica está a masa, así que si la atornillas a un disipador conectado a otra tensión, harás un cortocircuito.
2. Absolute Maximum Ratings
- Tensión de entrada: 35 V para las versiones de 5 a 18 V.
- Temperatura de unión de trabajo: de 0 a 125 °C en la versión C (L7805C).
Lectura práctica: alimentarlo con 12 V o 24 V es razonable. Con 35 V estás en el límite.
3. Características eléctricas
En la tabla del L7805, con las condiciones de prueba que indica la hoja (tensión de entrada de 10 V y 500 mA de salida):

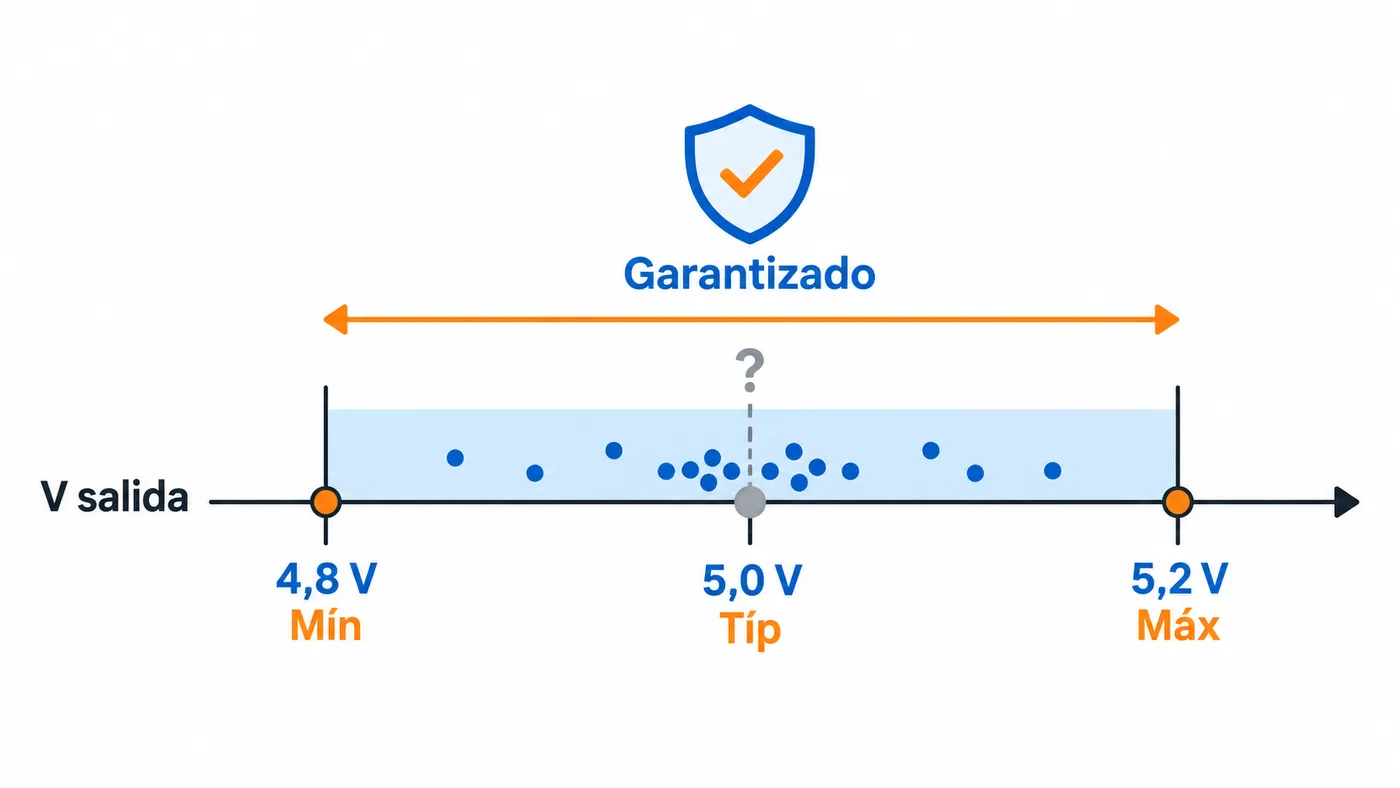

| Parámetro | Mín | Típ | Máx | Lectura |
|---|---|---|---|---|
| Tensión de salida a 25 °C | 4,8 V | 5,0 V | 5,2 V | Tu «5 V» puede ser 4,8 o 5,2 V |
| Caída mínima (dropout) a 1 A | — | 2 V | — | Necesitas unos 7 V en la entrada |
Fíjate en la caída: solo hay valor típico. Si diseñas con exactamente 7 V de entrada, vas justo. Deja margen.
4. Datos térmicos
La hoja da resistencias térmicas para el TO-220: unos 50 °C/W de unión a ambiente sin disipador y unos 5 °C/W de unión a cápsula. Con eso calculas si necesitas disipador:
P = (V entrada - V salida) × I
P = (12 V - 5 V) × 0,5 A = 3,5 W
Subida de temperatura sin disipador ≈ 3,5 W × 50 °C/W = 175 °C
175 °C por encima del ambiente supera con mucho los 125 °C de la unión: necesitas disipador (o un regulador conmutado). El cálculo completo está en la guía de reguladores de tensión.
5. Aplicación
El circuito de aplicación indica un condensador de 0,33 µF en la entrada y 0,1 µF en la salida, cerca de las patillas. No son decorativos: sin ellos el regulador puede oscilar.
Errores habituales
- Diseñar con el valor típico. Funciona en tu mesa y falla en la mitad de las unidades o en verano.
- Confundir máximo absoluto con valor de trabajo. Que aguante 35 V no significa que deba trabajar a 35 V.
- Ignorar las condiciones de prueba. Un valor medido a 25 °C y 10 mA no vale a 80 °C y 1 A.
- Fiarte del patillaje de otro encapsulado o de otro fabricante. Mira siempre el dibujo correcto.
- Usar la hoja de una tienda o de un clon. Descárgala del fabricante que figura en el componente.
- Saltarte las notas al pie. Ahí suelen estar las condiciones que hacen que un valor sea cierto.
