La ley de Ohm es la herramienta más usada en electrónica: con ella calculas qué resistencia poner, cuánta corriente consume un circuito o qué tensión cae en un componente. Aquí la tienes explicada con ejemplos y con una calculadora.
En resumen
- V = I × R: la tensión es la corriente por la resistencia.
- Con dos de los tres valores, siempre puedes calcular el tercero.
- La potencia (P = V × I) te dice cuánto se calienta un componente.
Calculadora
Escribe dos valores y deja vacío el que quieras calcular.
- Resultado
- —
- Potencia
- —
Las tres magnitudes

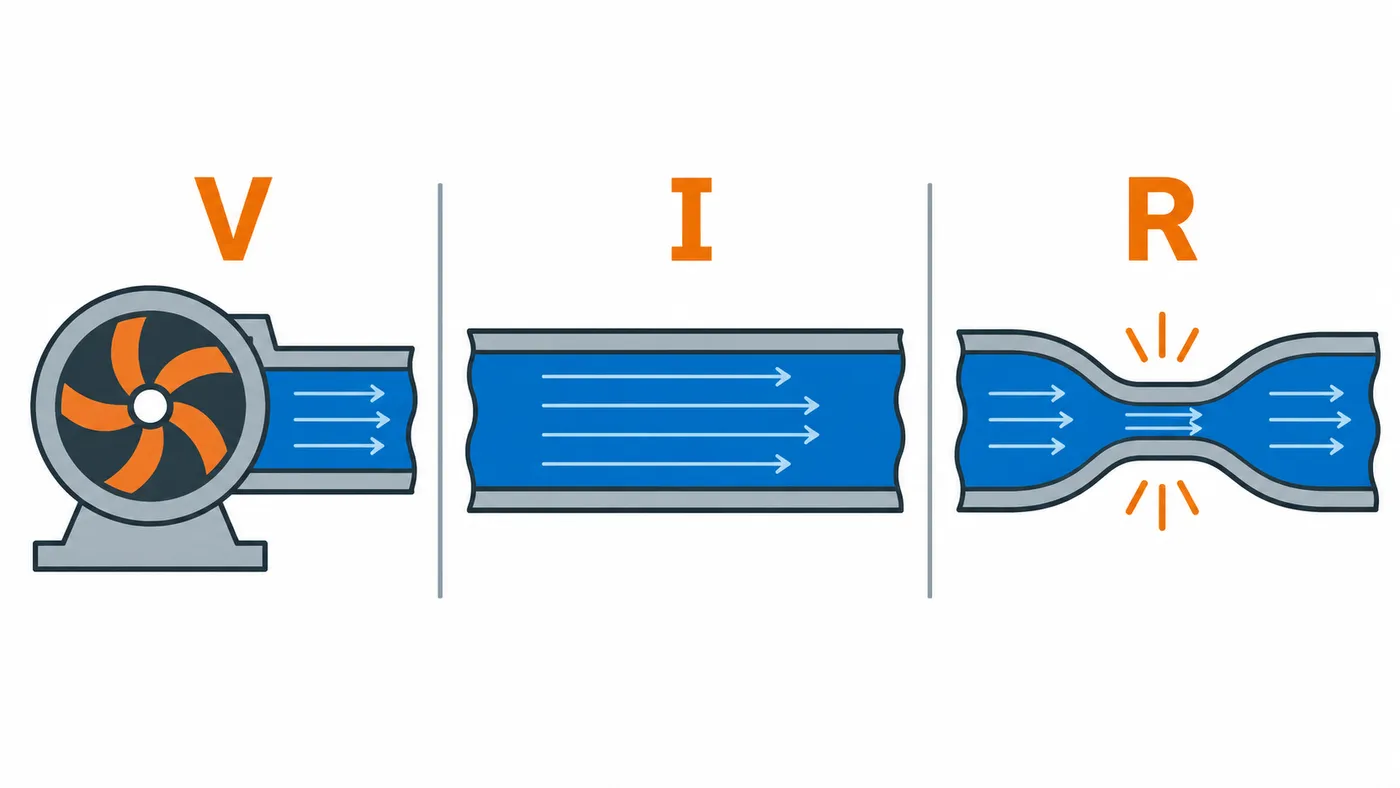

| Magnitud | Símbolo | Unidad | Comparación con el agua |
|---|---|---|---|
| Tensión | V | voltio (V) | La presión que empuja |
| Corriente | I | amperio (A) | El caudal que circula |
| Resistencia | R | ohmio (Ω) | El estrechamiento de la tubería |
Con más presión pasa más caudal; con una tubería más estrecha, pasa menos. Eso es exactamente la ley de Ohm.
La fórmula y sus tres formas
V = I × R (tensión)
I = V / R (corriente)
R = V / I (resistencia)

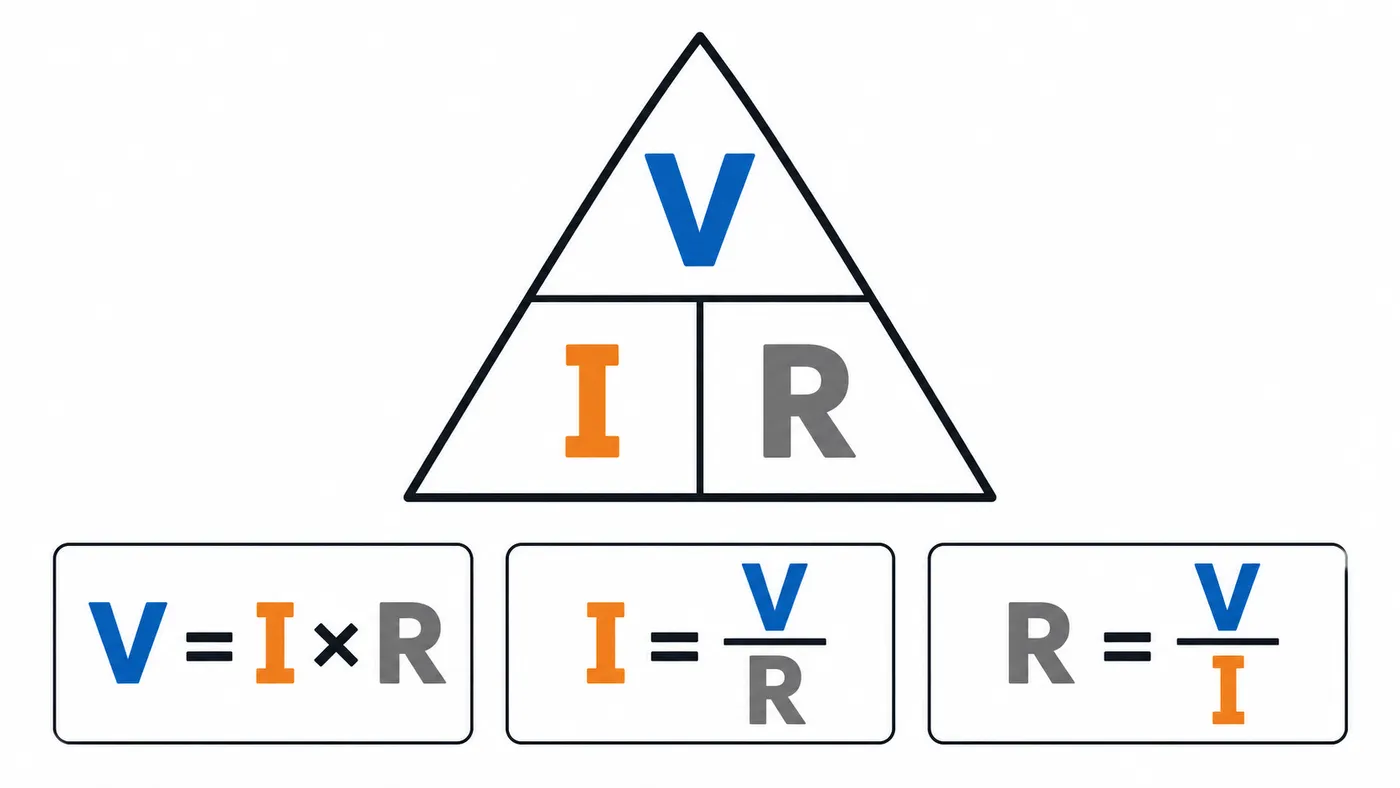

Un truco para recordarlas es el triángulo V-I-R: la V arriba y la I y la R abajo. Tapa la magnitud que buscas y lo que queda es la operación (V arriba de I → dividir; I al lado de R → multiplicar).
Cuidado con las unidades
Es la fuente de error número uno. Pasa todo a unidades base antes de calcular:
- 20 mA = 0,02 A
- 4,7 kΩ = 4700 Ω
- 3,3 V se queda como está
La potencia: cuánto se calienta
Todo componente por el que pasa corriente disipa energía en forma de calor:
P = V × I = I² × R = V² / R
Las resistencias normales de los kits son de 1/4 W (0,25 W). Si tu cálculo da más, necesitas una de 1/2 W o de 1 W, o se quemará. Como regla, deja un margen del doble.
Ejemplos prácticos
¿Cuánta corriente pasa por una resistencia de 1 kΩ a 5 V?
I = 5 / 1000 = 0,005 A = 5 mA. Potencia: 5 × 0,005 = 25 mW, muy lejos del límite de 1/4 W.
¿Qué resistencia necesito para un LED?

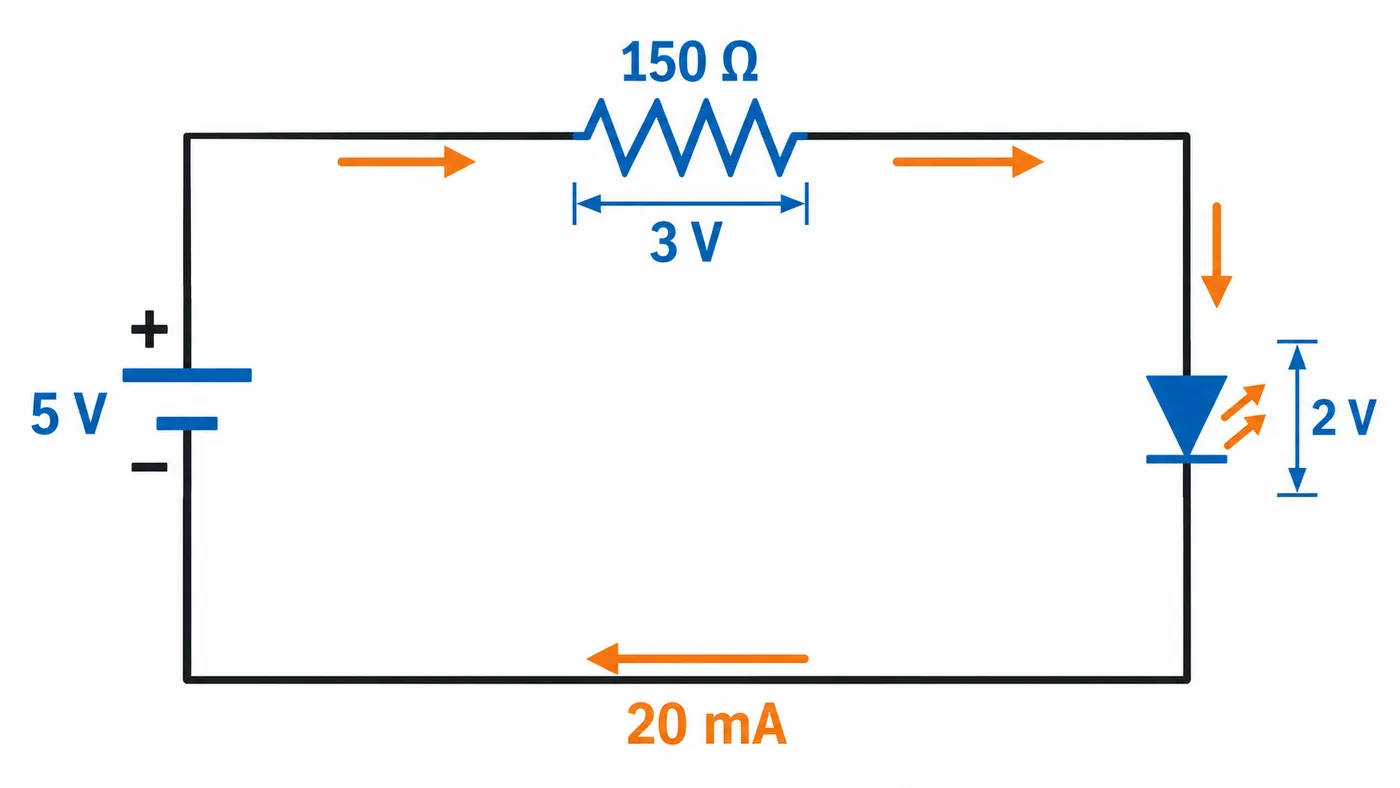

Con una fuente de 5 V, un LED rojo de unos 2 V y 20 mA: la resistencia tiene que «comerse» 3 V, así que R = 3 / 0,02 = 150 Ω. Lo explicamos a fondo en la calculadora de resistencia para LED.
¿Cuánto consume un pin de Arduino con una carga de 220 Ω?
I = 5 / 220 ≈ 23 mA. Está por encima de los 20 mA recomendados por pin del ATmega328P, así que conviene subir a 330 Ω o usar un transistor.
¿Qué tensión cae en una resistencia de 10 Ω si pasan 0,5 A?
V = 0,5 × 10 = 5 V, y disipa 0,5 × 5 = 2,5 W: hace falta una resistencia de potencia de 5 W.
Cuándo no se cumple (tan fácilmente)
La ley de Ohm describe muy bien las resistencias, pero no todos los componentes se comportan igual:
- LED y diodos: su tensión es casi constante (la Vf) aunque cambie la corriente. Por eso necesitan una resistencia en serie.
- Bombillas de filamento: su resistencia sube mucho al calentarse.
- Motores: consumen mucha más corriente al arrancar que en marcha.
En esos casos se usa la ley de Ohm sobre la parte resistiva del circuito, no sobre el componente en sí.
Errores habituales
- Mezclar mA y A: 20 mA no son 20 A. Un error así da resultados mil veces mayores.
- Olvidar la potencia: el valor en ohmios puede ser correcto y la resistencia quemarse igual.
- Medir resistencia con el circuito encendido: el multímetro necesita el circuito sin alimentación.
- Ignorar la tolerancia: una resistencia de 100 Ω al 5 % puede medir entre 95 y 105 Ω.
