Una de las primeras cosas que te molestan cuando tienes la Ender 3 funcionando es el ruido. Hay tres ventiladores sonando a la vez:
- Ventilador del hotend (disipador): gira siempre que el hotend está caliente. La solución pasa por uno de calidad, como un Noctua, con fama de muy silenciosos.
- Ventilador de capa: se controla desde el laminador. Lo vemos al final.
- Ventilador de la fuente de alimentación: bastante ruidoso, y es el que cambié en esta guía.
En Thingiverse hay muchas tapas para la fuente con ventiladores más grandes. Yo elegí una de 80 mm, que es la medida del ventilador que tenía por casa.
Seguridad antes de empezar
La fuente trabaja con tensión de red (230 V) y tiene condensadores grandes que pueden conservar carga un rato después de desenchufarla. Tocarlos puede darte una descarga peligrosa.
- Desenchufa la impresora y déjala sin alimentación un buen rato antes de abrir la fuente.
- No toques los condensadores ni las pistas del lado de 230 V.
- La única prueba con la fuente encendida (ajustar el LM2596) hazla sin tocar nada del interior.
- Si no te ves seguro trabajando con tensión de red, no abras la fuente.
Material
- Tapa impresa para la fuente con hueco para ventilador de 80 mm.
- Ventilador de 80 mm.
- Si el ventilador no es de 24 V: un reductor de tensión LM2596 (módulo buck regulable).
- Multímetro, soldador y estaño, termorretráctil.
Desmontar la fuente
- Desenchufa la impresora.
- Quita los tornillos que sujetan la fuente al chasis.
- Quita todos los tornillos de la tapa de la fuente.
Mucho cuidado con estos condensadores:
Adaptar el ventilador con el LM2596
- Retira el ventilador original. Su tensión es de 24 V: si el nuevo funciona a menos tensión, necesitas el reductor. En mi caso quería aprovechar el conector, así que corté el cable del ventilador original.

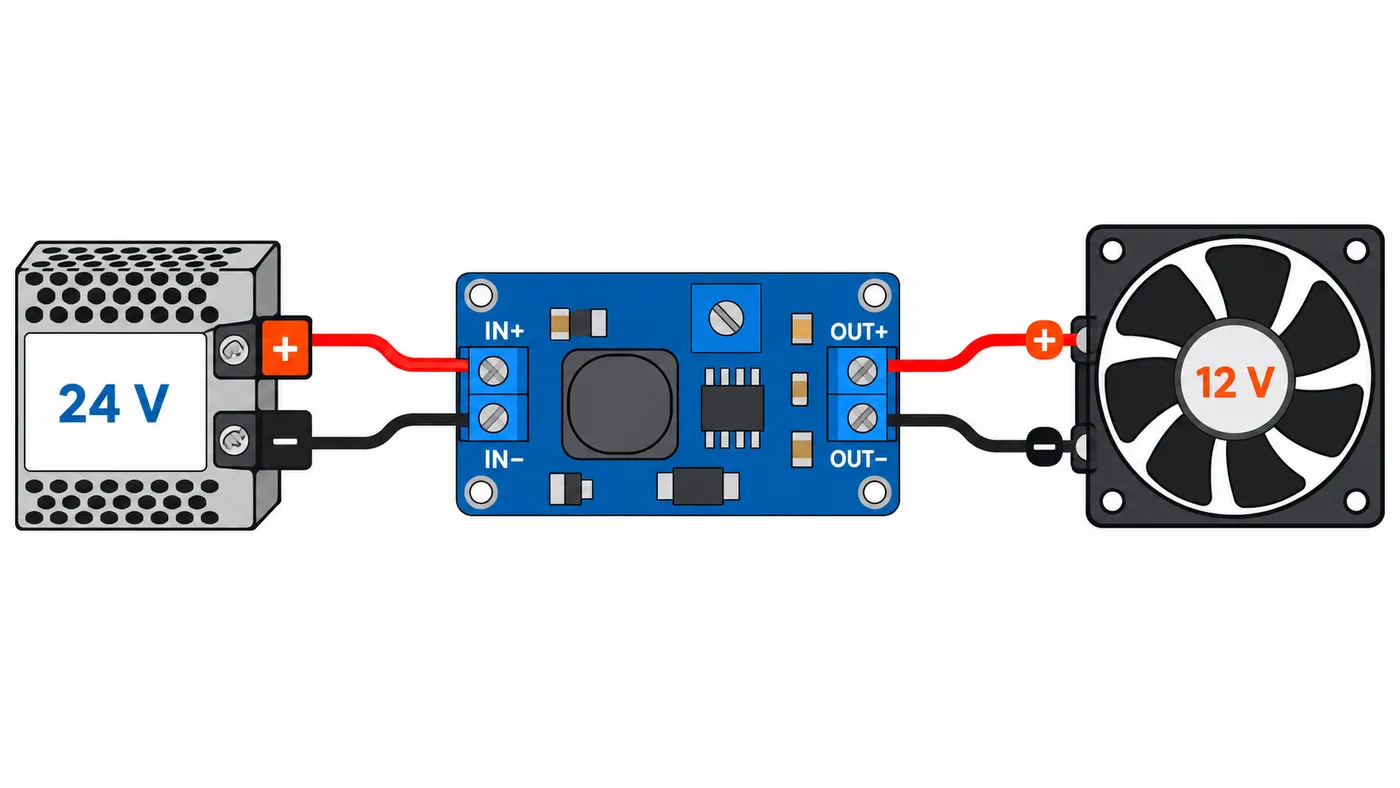

Este es el módulo LM2596 que reduce la tensión:
- Suelda el positivo del cable cortado a IN+ y el negativo a IN−.
- Conecta el conector a la fuente, enciéndela y, con el multímetro en la salida, gira el potenciómetro del LM2596 hasta la tensión de tu ventilador. En mi caso, 12 V. Apaga y desenchufa de nuevo.
Usé este ventilador que tenía por casa:
- Suelda los cables del ventilador nuevo a OUT+ (positivo) y OUT− (negativo). Aísla todas las soldaduras con termorretráctil.
Ya tienes el ventilador adaptado para conectarlo a la fuente:
Montar la nueva tapa
- Coloca el ventilador en la tapa impresa y fija el LM2596 de forma que no pueda tocar ninguna parte de la fuente.
- Atornilla la tapa.
Extra: llevar la toma de corriente atrás
Ya que estaba, imprimí una pieza que cambia la posición de la toma de corriente: de serie queda en el lateral y con esta pieza pasa a la parte trasera, con el cable más oculto.
Para montarla hay que desconectar los cables de la fuente. Haz una foto antes y vuelve a conectar cada cable exactamente donde estaba: fase, neutro y tierra no se pueden intercambiar al azar.
- Vuelve a colocar los tornillos de la fuente en el chasis.
Comprobar que funciona
- Al encender, el ventilador gira y no roza con nada.
- Tras una impresión larga, la tapa de la fuente está templada, no caliente.
- La diferencia de ruido es muy notable: en mi caso quedé muy contento con el cambio.
Bajar también el ventilador de capa en Cura
El ventilador de capa se puede ajustar en UltiMaker Cura, en la sección Refrigeración, con la velocidad del ventilador. Haz pruebas hasta encontrar el equilibrio entre ruido y calidad: yo suelo tenerlo al 70 % con PLA.
Los voladizos y puentes son lo primero que empeora si te pasas bajando.
Problemas habituales
El ventilador no gira. Polaridad invertida en la salida del LM2596 o tensión de salida demasiado baja. Mide en OUT+ y OUT−.
El ventilador gira muy rápido y suena igual. El LM2596 sale de fábrica con una tensión que no tiene por qué ser la de tu ventilador. Ajústalo siempre con el multímetro antes de conectarlo.
La fuente se calienta más que antes. El ventilador nuevo mueve menos aire o está montado al revés (debe sacar el aire caliente). Comprueba el sentido de la flecha del ventilador.
La impresora no enciende tras mover la toma. Algún cable de entrada no está en su borne. Desenchufa y revísalo con la foto que hiciste.
